تنوع شفرات الحلزون

يتجسد تنوع شفرات الحلزون في تصميمها وهيكلها وموادها وأبعادها وعمليات تصنيعها، مما يمكنها من تلبية احتياجات سيناريوهات التطبيقات المختلفة. فيما يلي تحليل تفصيلي لتنوع شفرات الحلزون، مع التركيز على خصائصها المتنوعة في الهيكل والوظيفة:

1. تنوع أنواع الهياكل

يتم تصميم الأشكال الهيكلية لشفرات الحلزون وفقًا للاستخدام وظروف التشغيل، ولها الأنواع التالية:

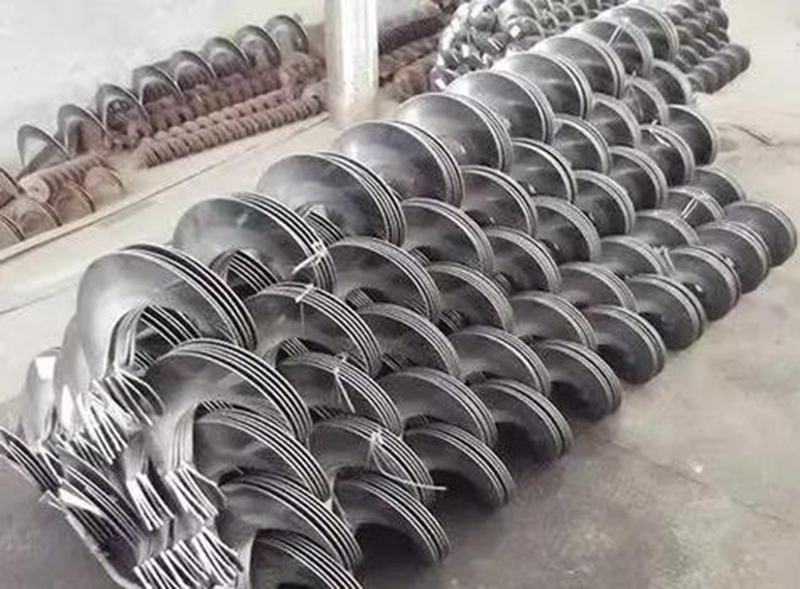

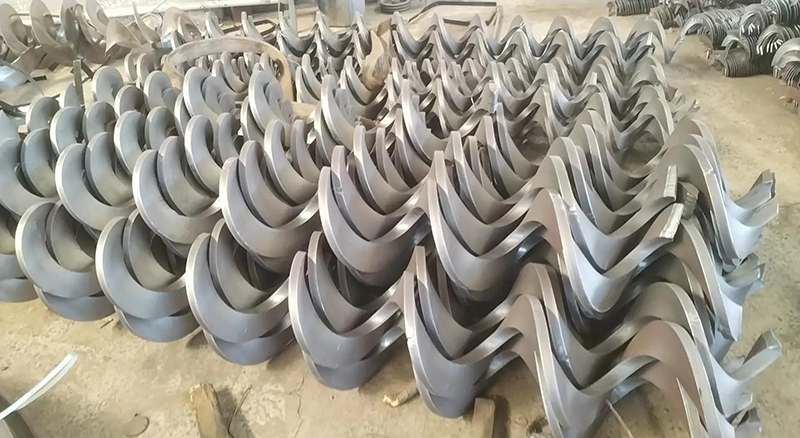

شفرة حلزونية مستمرة:

الميزات:

حلزون كامل بدون فواصل، سطح أملس، كفاءة عالية في النقل أو الدفع.

المزايا:

استقرار جيد، مناسب للتشغيل المستمر لمسافات طويلة.

التطبيقات:

ناقلات حلزونية (مثل نقل الحبوب والمساحيق)، مراوح السفن.

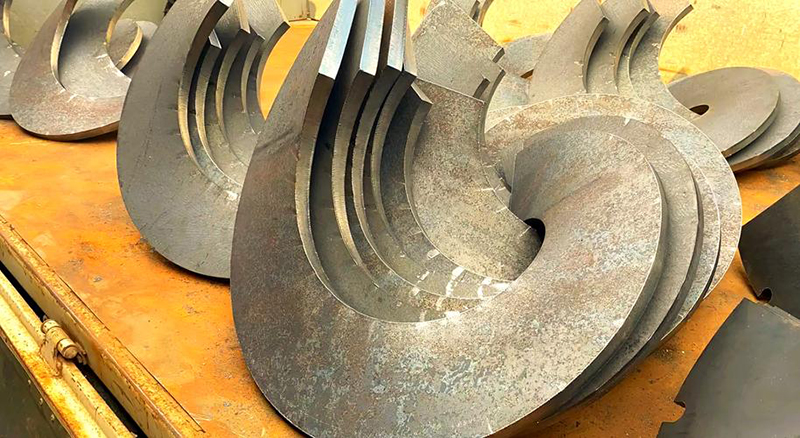

شفرة حلزونية مجزأة:

الميزات:

مصنوعة من قطع منفصلة ملحومة معًا، تصميم معياري.

المزايا:

سهولة النقل والتركيب والصيانة، مناسبة للإنتاج غير القياسي أو بكميات صغيرة.

التطبيقات:

الآلات الزراعية (مثل الحصادات)، معدات النقل المخصصة.

شفرة حلزونية متغيرة الخطوة:

الميزات:

تتغير الخطوة على طول المحور، مع خطوة كبيرة أو صغيرة في المناطق المحلية.

المزايا:

تحسين تدفق المواد أو توزيع الدفع، ومنع الانسداد أو تحسين الكفاءة.

التطبيقات:

معدات الخلط الكيميائي، ناقلات الضغط.

شفرة حلزونية متعددة:

الميزات:

عدة حلزونات متوازية (مثل الحلزون المزدوج، الحلزون الثلاثي).

المزايا:

زيادة حجم النقل أو تجانس الخلط، مناسبة لسيناريوهات التدفق العالي.

التطبيقات:

خلاطات كبيرة، أنظمة نقل الكتلة الحيوية.

شفرة حلزونية شريطية أو مجوفة:

الميزات:

مجوفة في المنتصف أو على شكل شريط، مما يقلل الوزن.

المزايا:

تقليل استهلاك الطاقة، مناسبة للمواد الخفيفة أو سيناريوهات المقاومة المنخفضة.

التطبيقات:

نقل المواد الخفيفة (مثل حبيبات البلاستيك)، دافعات صغيرة.

2. تنوع أشكال المقطع العرضي

يؤثر شكل المقطع العرضي لشفرة الحلزون على أدائها وملاءمتها، وتشمل بشكل أساسي:

مقطع عرضي دائري قياسي:

الميزات:

الشكل الحلزوني الأكثر شيوعًا، قوة موحدة.

التطبيقات:

ناقلات عالمية، مراوح.

حلزون مخروطي:

الميزات:

يتغير القطر تدريجيًا على طول المحور، مما يشكل تأثير الضغط أو التسارع.

التطبيقات:

أنظمة النقل التي تتطلب ضغط المواد (مثل معالجة الحمأة).

مقطع عرضي غير منتظم:

الميزات:

مثل المقاطع العرضية المستطيلة أو شبه المنحرفة أو المتموجة، مما يعزز وظائف معينة.

التطبيقات:

معدات خلط خاصة (مثل خلط المواد عالية اللزوجة).

حلزون ذو حافة:

الميزات:

حافة الشفرة سميكة أو مزودة بحافة مانعة، لمنع انسكاب المواد.

التطبيقات:

نقل المواد الحبيبية (مثل الرمل والحصى والخامات).

3. تنوع المواد

يختلف اختيار المواد وفقًا لظروف التشغيل (مثل الكشط والتآكل ودرجة الحرارة)، وتشمل المواد الشائعة:

فولاذ كربوني عادي (Q235، Q345):

الميزات:

تكلفة منخفضة، سهولة المعالجة، قوة معتدلة.

التطبيقات:

نقل المواد الجافة (مثل الحبوب والفحم).

فولاذ مقاوم للصدأ (304، 316، 316L):

الميزات:

مقاومة للتآكل، سطح أملس، يتوافق مع المعايير الصحية.

التطبيقات:

تجهيز الأغذية، المواد الكيميائية، البيئات البحرية.

فولاذ مقاوم للتآكل (Hardox 400/450، NM400):

الميزات:

صلابة عالية، مقاومة قوية للتآكل.

التطبيقات:

سيناريوهات التآكل العالية (مثل نقل الخامات والرمل والحصى).

فولاذ سبيكي (42CrMo، Mn13):

الميزات:

قوة عالية، مقاومة لدرجات الحرارة العالية أو الصدمات.

التطبيقات:

أفران ذات درجة حرارة عالية، معدات التعدين.

سبائك الألومنيوم (6061، 7075):

الميزات:

خفيف الوزن، مقاوم للتآكل، مناسب للمعالجة عالية الدقة.

التطبيقات:

مراوح السفن، دافعات الطائرات.

المواد المركبة والطلاءات:

الميزات:

مثل الطلاءات الخزفية، طلاءات البولي يوريثين أو مواد مركبة من ألياف الكربون، مما يعزز مقاومة التآكل أو مقاومة الالتصاق.

التطبيقات:

سيناريوهات كيميائية خاصة، نماذج أولية للفضاء الجوي.

سبائك التيتانيوم:

الميزات:

مقاومة فائقة للتآكل وقوة عالية، وخفيفة الوزن.

التطبيقات:

بيئات التآكل الشديدة (مثل معدات الغوص العميق في المحيط).

4. تنوع الأبعاد والمعلمات

يمكن تعديل أبعاد ومعلمات شفرات الحلزون بمرونة وفقًا للاحتياجات:

القطر:

من بضعة ملليمترات (خلاطات صغيرة) إلى عدة أمتار (ناقلات كبيرة أو مراوح).

الخطوة:

عادة ما تكون 0.5-2 ضعف القطر، مما يؤثر على كفاءة النقل أو الدفع، ويمكن تخصيص خطوة متغيرة.

السماكة:

2-20 مم، جدار رقيق (2-6 مم) للأحمال الخفيفة، جدار سميك (6-20 مم) للأحمال الثقيلة أو سيناريوهات التآكل العالية.

زاوية الحلزون:

يتم تحسينها من خلال ديناميكيات الموائع الحسابية (CFD) أو الخبرة، مما يؤثر على تدفق المواد أو كفاءة الدفع.

الطول:

يمكن أن تصل الشفرات المستمرة إلى عدة أمتار، ويمكن تجميع الشفرات المجزأة حسب الحاجة.

5. تنوع عمليات التصنيع

تمنح عمليات التصنيع المختلفة شفرات الحلزون طرق إنتاج متنوعة:

تشكيل الدرفلة على البارد:

الميزات:

دقة عالية، سطح أملس، مناسب للإنتاج بكميات كبيرة.

التطبيقات:

شفرات رقيقة الجدران مستمرة (مثل الناقلات).

تشكيل الدرفلة على الساخن/الضغط بالقالب:

الميزات:

مناسبة للشفرات السميكة أو ذات القطر الكبير، وتتكيف مع التصميمات غير القياسية.

التطبيقات:

المعدات الثقيلة (مثل ناقلات التعدين).

اللحام المجزأ:

الميزات:

مرونة عالية، سهولة النقل والتجميع.

التطبيقات:

الإنتاج غير القياسي أو بكميات صغيرة.

التصنيع باستخدام الحاسب الآلي:

الميزات:

دقة عالية، مناسبة للأشكال المعقدة.

التطبيقات:

مراوح عالية الدقة أو تطوير النماذج الأولية.

الطباعة ثلاثية الأبعاد:

الميزات:

تحقيق هياكل معقدة، مناسبة للشفرات الصغيرة عالية الدقة.

التطبيقات:

تجارب الفضاء الجوي، التخصيص الخاص.

6. تنوع الوظائف والأداء

نقل فعال:

الشفرات الحلزونية المستمرة مناسبة لنقل المواد المستقر لمسافات طويلة.

خلط متجانس:

تعمل الشفرات الحلزونية المتعددة أو المتغيرة الخطوة على تحسين تجانس الخلط.

قوة دفع عالية:

توفر شفرات المروحة المصممة على النحو الأمثل (مثل السفن والطائرات) قوة دفع فعالة.

مقاومة التآكل/التآكل:

تتكيف الشفرات المصنوعة من الفولاذ المقاوم للتآكل أو الفولاذ المقاوم للصدأ مع ظروف التشغيل القاسية.

خفيفة الوزن:

تقلل الشفرات المصنوعة من سبائك الألومنيوم أو المواد المركبة من حمولة المعدات.

7. ملخص

يتجسد تنوع شفرات الحلزون في الهيكل (مستمر، مجزأ، متغير الخطوة)، وشكل المقطع العرضي (دائري، مخروطي، غير منتظم)، والمواد (فولاذ كربوني، فولاذ مقاوم للصدأ، مواد مركبة)، ومعلمات الأبعاد وعمليات التصنيع (الدرفلة على البارد، التحكم الرقمي، الطباعة ثلاثية الأبعاد). يتيح هذا التنوع الاستجابة بمرونة لظروف التشغيل المختلفة، مع تطبيقات واسعة النطاق في سيناريوهات تتراوح من النقل الصناعي ودفع السوائل إلى الخلط.
