تحليل عملية تصنيع ريش المروحة الحلزونية

يشمل تحليل عملية تصنيع ريش المروحة الحلزونية بشكل أساسي تصميمها واختيار المواد وعملية التصنيع ومراقبة الجودة. فيما يلي تحليل تفصيلي لعملية تصنيع ريش المروحة الحلزونية:

1. التصميم وتحديد المعلمات

تصميم ريش المروحة الحلزونية هو أساس التصنيع، ويجب تحديد المعلمات الرئيسية التالية وفقًا لسيناريو التطبيق (مثل الناقلات، معدات الخلط، المراوح اللولبية، إلخ):

القطر الخارجي والقطر الداخلي: يحددان حجم الريشة، ويجب أن يتطابقا مع قطر العمود أو الجهاز.

الخطوة: تؤثر على كفاءة النقل أو قوة الدفع، ويجب تحديد حجم الخطوة وفقًا لخصائص المواد أو طبيعة السوائل.

سمك الريشة: يتم تحديده عن طريق تحليل الإجهاد، ويجب موازنة القوة والوزن.

زاوية الحلزون: تؤثر على تدفق المواد أو كفاءة الدفع، وعادة ما يتم تحسينها عن طريق الحساب أو المحاكاة.

الاستمرارية والتقسيم: تنقسم إلى ريش مروحة حلزونية مستمرة وريش مقسمة، الريش المستمرة مناسبة للنقل لمسافات طويلة، والريش المقسمة سهلة التركيب والصيانة.

عادةً ما يتم إجراء التصميم باستخدام برامج CAD (مثل SolidWorks و AutoCAD) للنمذجة، ويتم التحقق من القوة والتشوه من خلال تحليل العناصر المحدودة (FEA).

2. اختيار المواد

يعتمد اختيار مادة ريش المروحة الحلزونية على بيئة العمل ومتطلبات الاستخدام:

الفولاذ الكربوني العادي (مثل Q235): مناسب للبيئات غير المسببة للتآكل، ومنخفض التكلفة، وسهل المعالجة.

الفولاذ المقاوم للصدأ (مثل 304 و 316): يستخدم في الأغذية أو المواد الكيميائية أو البيئات الرطبة، وله مقاومة للتآكل.

الفولاذ المقاوم للتآكل (مثل Hardox) أو الفولاذ السبائكي: يستخدم في سيناريوهات التآكل العالية، مثل نقل المعادن والفحم.

المواد المركبة أو الطلاء: في سيناريوهات خاصة، مثل البيئات ذات درجات الحرارة العالية أو التآكل الشديد، يمكن استخدام سبائك مقاومة لدرجات الحرارة العالية أو طلاء مقاوم للتآكل بالرش السطحي (مثل الطلاء الخزفي).

يجب أن تأخذ المواد في الاعتبار القوة والمتانة ومقاومة التآكل وأداء المعالجة، وعادة ما يكون السمك بين 2-20 مم، اعتمادًا على التطبيق.

3. عملية التصنيع

تشمل عملية تصنيع ريش المروحة الحلزونية بشكل أساسي الطرق التالية:

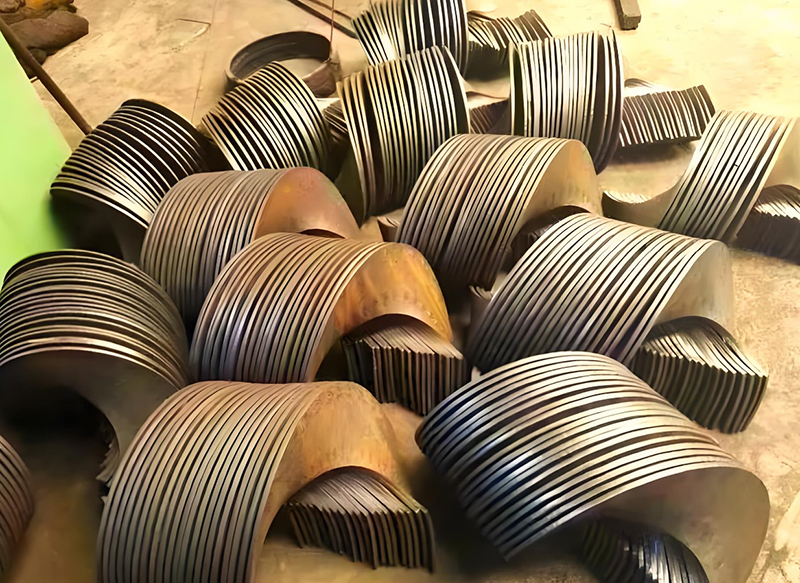

(1) تشكيل الدرفلة على البارد

مبدأ العملية: يتم شد الشريط الفولاذي وثنيه باستمرار إلى شكل حلزوني من خلال معدات درفلة على البارد مخصصة.

سيناريو التطبيق: إنتاج ريش مروحة حلزونية مستمرة وموحدة، ومناسبة للإنتاج بكميات كبيرة.

المزايا:

سطح أملس ودقة أبعاد عالية.

كفاءة إنتاج عالية، ومناسبة للريش ذات الجدران الرقيقة (عادةً ما يكون السمك <6 مم).

العيوب:

استثمار مرتفع في المعدات، ومناسب لإنتاج مواصفات واحدة.

غير مناسب للريش ذات الجدران السميكة أو المقاطع العرضية المعقدة.

تدفق العملية:

يتم قص الشريط الفولاذي إلى العرض المطلوب.

يتم إرساله إلى آلة الدرفلة على البارد وتشكيله عن طريق القوالب.

يتم قصه إلى الطول المطلوب وتقويمه.

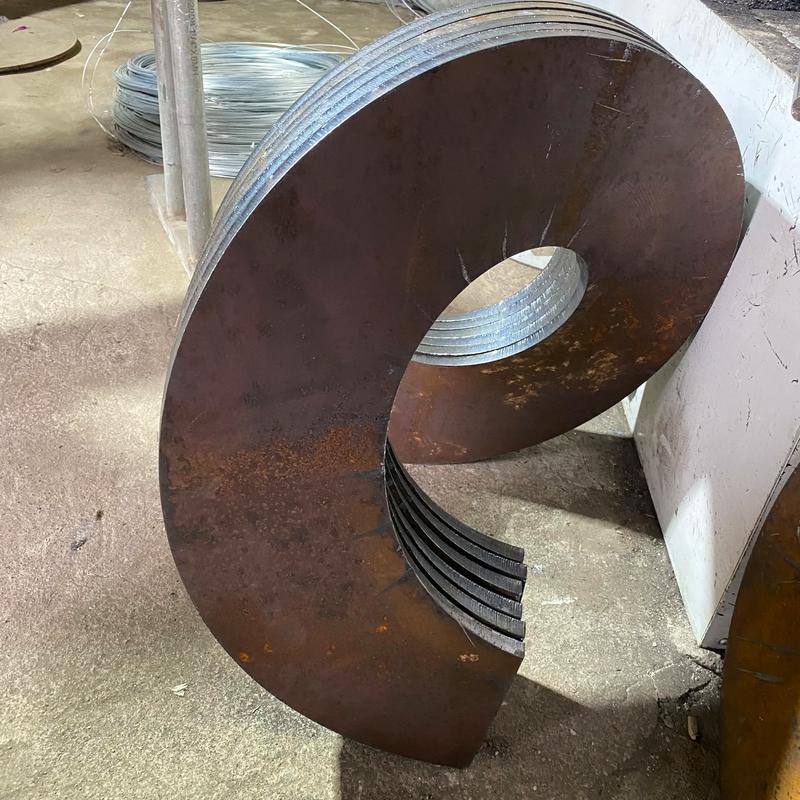

(2) الدرفلة على الساخن / التشكيل بالضغط

مبدأ العملية: يتم تسخين الصفيحة الفولاذية ثم ضغطها أو درفلتها على الساخن من خلال قالب، وعادة ما تستخدم للريش ذات الجدران السميكة.

سيناريو التطبيق: إنتاج ريش مروحة حلزونية ذات قطر كبير وجدران سميكة أو غير قياسية.

المزايا:

مناسبة للأشكال المعقدة أو الريش ذات السمك الكبير.

يسهل تشكيل المواد بعد التسخين، مما يقلل من إجهاد المعالجة.

العيوب:

خشونة السطح عالية نسبيًا، وتتطلب معالجة لاحقة.

كفاءة الإنتاج منخفضة نسبيًا والتكلفة مرتفعة.

تدفق العملية:

يتم قص الصفيحة الفولاذية إلى فراغات على شكل قطاع أو شبه منحرف.

يتم تسخينه إلى درجة حرارة مناسبة (حوالي 800-1000 درجة مئوية).

يتم تشكيله بالضغط بالقالب، ثم يتم تقويمه بعد التبريد.

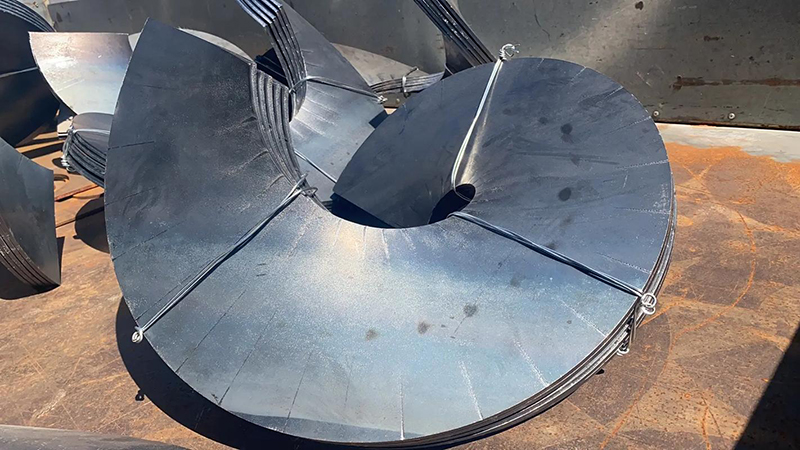

(3) اللحام المقطعي

مبدأ العملية: يتم لحام قطعة واحدة (مصنوعة عن طريق الختم أو القطع) قطعة قطعة على العمود لتشكيل ريش مروحة حلزونية مقسمة.

سيناريو التطبيق: إنتاج دفعات صغيرة أو مواصفات متعددة أو إنتاج مخصص في الموقع.

المزايا:

مرونة عالية، تتكيف مع التصميمات غير القياسية.

سهولة النقل والتجميع في الموقع.

العيوب:

هناك العديد من اللحامات، والقوة أقل من الريش المستمرة.

يجب التحكم في تشوه اللحام، ويتطلب تصحيحًا لاحقًا.

تدفق العملية:

يتم قص الصفيحة الفولاذية إلى قطع واحدة (عادة ما تكون على شكل قطاع).

يتم ختمها أو شدها لتشكيل سطح حلزوني.

يتم لحامها قطعة قطعة على العمود، ويتم تصحيح الشكل الحلزوني.

(4) المعالجة باستخدام الحاسب الآلي

مبدأ العملية: يتم استخدام القطع بالبلازما CNC أو القطع بالليزر أو مركز المعالجة ذي الخمسة محاور لقطع أو نحت ريش المروحة الحلزونية المعقدة مباشرة.

سيناريو التطبيق: إنتاج عالي الدقة أو أشكال معقدة أو دفعات صغيرة.

المزايا:

دقة عالية، ومناسبة لمعالجة الأسطح المنحنية المعقدة.

قدرة على التكيف قوية، لا حاجة لقوالب مخصصة.

العيوب:

كفاءة منخفضة وتكلفة عالية.

تدفق العملية:

برمجة CAD / CAM لإنشاء مسار المعالجة.

يتم تثبيت الصفيحة الفولاذية، وتقوم معدات CNC بالقطع أو الطحن.

المعالجة السطحية (مثل الطحن).

4. المعالجة اللاحقة

بعد الانتهاء من التصنيع، يجب إجراء المعالجة التالية على ريش المروحة الحلزونية:

المعالجة السطحية:

الطحن أو السفع الرملي: تحسين جودة السطح وتقليل الخشونة.

الرش أو الجلفنة: تعزيز مقاومة التآكل أو مقاومة التآكل.

التصحيح: يتم استخدام معدات التصحيح لإزالة التشوه الناجم عن اللحام أو المعالجة الحرارية لضمان اتساق الخطوة والقطر الخارجي.

التوازن الديناميكي: بالنسبة لريش المروحة الحلزونية التي تدور بسرعة عالية (مثل المراوح)، يجب إجراء اختبار التوازن الديناميكي لإزالة الاهتزازات.

فحص الجودة:

فحص الأبعاد: استخدم آلة قياس ثلاثية الأبعاد أو قالبًا للتحقق من الخطوة والقطر الخارجي والسمك وما إلى ذلك.

فحص اللحام: استخدم الموجات فوق الصوتية أو الأشعة السينية لفحص جودة اللحام.

فحص المواد: تحقق من أداء المواد من خلال التحليل الطيفي أو اختبار الصلابة.

5. النقاط الرئيسية لمراقبة الجودة

دقة الأبعاد: يجب التحكم في انحراف الخطوة والقطر الخارجي والقطر الداخلي في حدود ± 1-2 مم (اعتمادًا على متطلبات التطبيق).

جودة السطح: لا توجد تشققات أو مسام أو نتوءات واضحة، وعادة ما تكون خشونة السطح Ra مطلوبة في 3.2-12.5 ميكرومتر.

اتساق المواد: التأكد من أن درجة المادة والتركيب الكيميائي والخصائص الميكانيكية تتوافق مع متطلبات التصميم.

أداء التجميع: يجب أن تكون فجوة التزاوج بين الريشة والعمود معقولة، ولا يوجد تذبذب واضح بعد التثبيت.

6. اقتراحات لتحسين العملية

الإنتاج الآلي: استخدم الدرفلة على البارد CNC أو اللحام الروبوتي لتحسين الكفاءة والاتساق.

التصميم المعياري: بالنسبة للريش المقسمة، قم بتصميم أبعاد قياسية للقطعة الواحدة لتقليل تكاليف الإنتاج.

تحليل المحاكاة: في مرحلة التصميم، قم بتحسين شكل الريشة من خلال CFD (ديناميكيات الموائع الحسابية) أو FEA لتقليل تكاليف التجربة والخطأ.

التصنيع الأخضر: استخدم معدات موفرة للطاقة، وقلل من استهلاك الطاقة للمعالجة الحرارية، وحسّن تخطيط القطع لتقليل هدر المواد.

7. حالات التطبيق

الناقل اللولبي: يستخدم ريشًا مستمرة مدرفلة على البارد، والمواد في الغالب Q235 أو 304 من الفولاذ المقاوم للصدأ، وخطوة موحدة، ومناسبة لنقل المواد المسحوقة أو الحبيبية.

المروحة: تستخدم المعالجة باستخدام الحاسب الآلي أو الطباعة ثلاثية الأبعاد، والمواد عبارة عن سبائك الألومنيوم أو الفولاذ المقاوم للصدأ، وتتطلب دقة عالية وتوازنًا ديناميكيًا.

الآلات الزراعية (مثل الحصادات): ريش ملحومة مقسمة، والمواد عبارة عن فولاذ مقاوم للتآكل، وتتكيف مع ظروف العمل المعقدة.

ملخص

يجب أن تختار عملية تصنيع ريش المروحة الحلزونية طريقة التشكيل المناسبة وفقًا لمتطلبات التطبيق وحجم الدفعة وخصائص المواد. الدرفلة على البارد مناسبة للريش المستمرة ذات الدفعات الكبيرة، واللحام المقطعي مناسب للاحتياجات المخصصة، والمعالجة باستخدام الحاسب الآلي أو الطباعة ثلاثية الأبعاد مناسبة للسيناريوهات المعقدة عالية الدقة. من خلال تحسين التصميم والمواد والعملية، يمكن تحسين أداء الريشة وكفاءة الإنتاج بشكل كبير، مع تقليل التكاليف.
